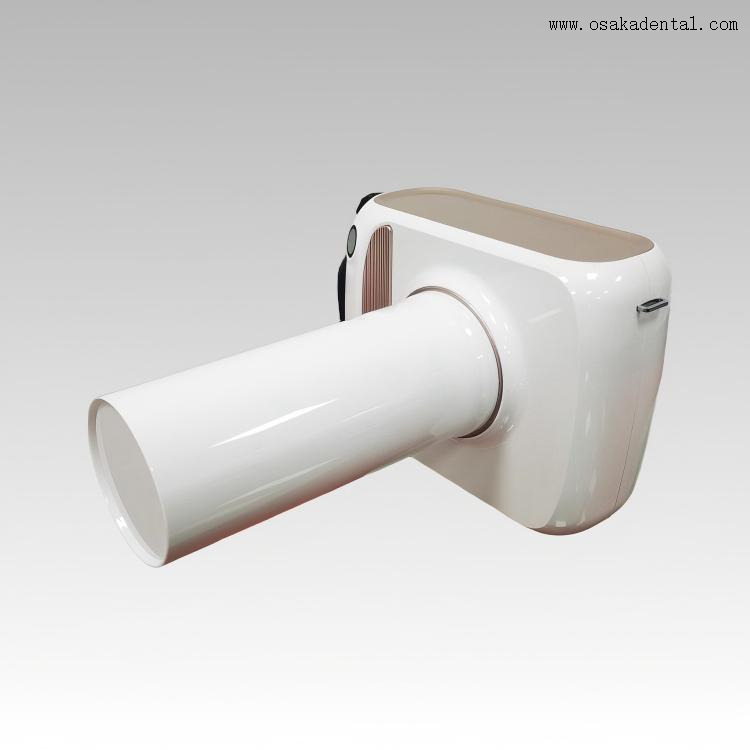

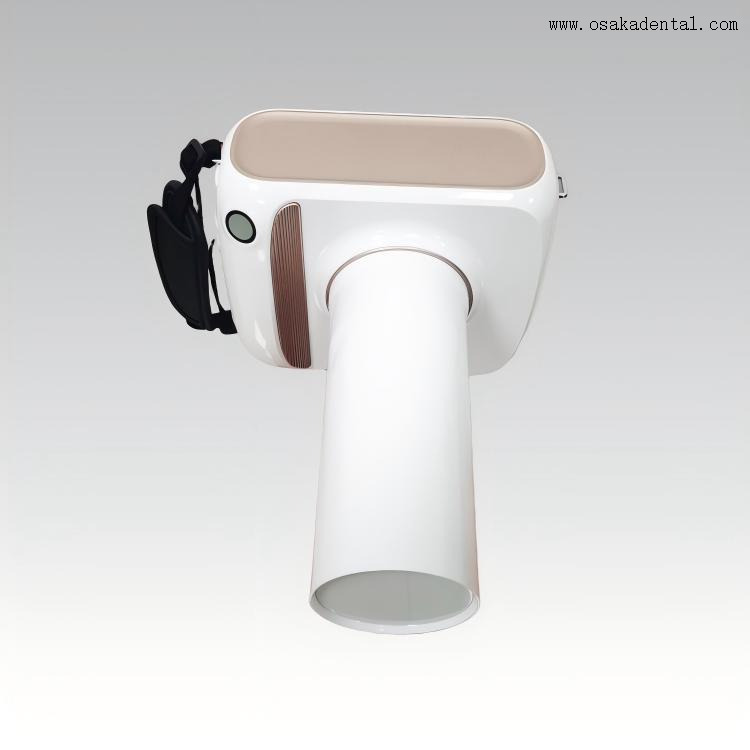

Стоматологический портативный рентгеновский аппарат с длинным конусом
Принцип работы: Генератор высокого напряжения подает высокое напряжение на оба конца нити рентгеновской трубки и металлическую мишень во внутреннем узле источника рентгеновского излучения. Большое количество электронов генерируется на катодной нити рентгеновской трубки и движется с высокой скоростью в вакуумной трубке, воздействуя на металлическую мишень для генерации рентгеновского излучения. Рентгеновские лучи проникают в ткани тела различной плотности, такие как зубы и мышцы, после прохождения через рентгеновское окно и лучевую трубку. Рентгеновские лучи, которые несут информацию об изображении через ткани тела, проходят через устройства приема изображений, такие как листы люминофора, пленки или приемники цифровых изображений, чтобы показать изображения тканей человека с различной плотностью.
Область применения: используется для рентгеновской фотографии зубов, с помощью внутриротового приемника изображений получаются изображения для клинического диагноза.
Структурный состав: изделие состоит из хоста (включая рентгеновскую трубку, контроллер и аккумуляторную батарею), трубки ограничения луча, адаптера питания, подставки и переключателя экспозиции.
Противопоказания: пациентам и операторам запрещено пользоваться кардиостимуляторами, беременным женщинам запрещено подвергаться рентгеновскому облучению, с осторожностью следует применять рентгеновское облучение у детей. Основная особенность: продукт представляет собой высокочастотное стоматологическое рентгеновское оборудование, номинальное напряжение трубки составляет 60 кВ постоянного тока, номинальный ток трубки составляет 2 мА, используется инверторный метод управления рентгеновским излучением, для диагностики химической пленки и цифровых датчиков для получения высококачественных стоматологических изображений, источник питания рентгеновской системы составляет 24 В постоянного тока, питание от аккумуляторной батареи.
| Техническая спецификация продукта |
|
| Блок питания адаптера питания | Однофазный переменный ток 100~240В, ±10% |
| Частота подачи | 50/60 Гц, ± 1 Гц |
| Входная мощность | 950 мАч |
| Напряжение заряда | 25,2 В постоянного тока |
| Ток заряда | 1,0 А |
| Номинальное значение фокуса | 0,4 мм |
| Угол анода | 12° |
| Доступное максимальное напряжение трубки при токе 2 мА | 60кВ |
| Максимальная выходная электрическая мощность | 0,12 кВт |
| Максимальная комбинация коэффициентов загрузки | 60 кВ, 2 мА, 2 с |
| Напряжение трубки (отклонение в пределах ±10%) | 60кВ |
| Ток трубки (отклонение находится в пределах ±20%) | 2мА |
| Цикл загрузки | 1:30 |
| Полная фильтрация рентгеновской трубки в сборе | 1,75 мм алюминий |
| Внутренняя фильтрация рентгеновской трубки в сборе | 0,75 мм Ал |
| Дополнительная фильтрация | 1,00 мм Ал |
| Утечка радиации | ≤0,25 мГр/ч (60 кВ, 2 мА, 2 с, время нагрузки 2 с/60 с) |
| Диапазон регулировки времени загрузки | 0,01~2,00 с |
| Расстояние фокуса до кожи (отклонение в пределах 0–5%) | 20,5 см±0,5 см |
Размер рентгеновского поля в конце
трубки ограничения луча | круглый, Φ5,7 см±0,3 см |
| Номинальная электрическая мощность | 0,12 кВт (60 кВ, 2 мА, 0,1 с) |
| Доступный максимальный ток трубки при 60 кВ | 2мА |
| Частота генератора высокого напряжения | 70 кГц |
